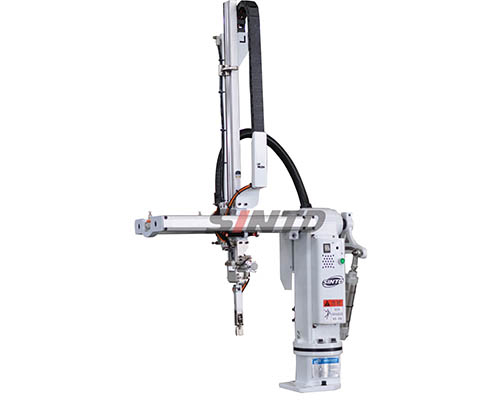

преимущества
1. Части этого поворотно-руки робота, такие как арки и основания, изготавливаются из точного литья и механической обработки с ЧПУ, чтобы обеспечить компактную конструкцию и привлекательный внешний вид этого робота.
2. Двойная форма блокировки защиты обеспечивает повышенную безопасность пресс-форм.
3. TR серии поворотно-рука-манипулятор предлагает быстрый раз вынос доступные для разделения литников и удаления частей.
4. диагностирует неисправности включены в качестве стандартной функции для повышения эффективности.
5. Запасные порты вывода доступны для управления различными вспомогательного оборудования, такого как конвейер, силиконовый спрей и т.д.

Особенности
1. человеко-машинного интерфейса этого маятник следящей робота обеспечивает максимальную простоту эксплуатации.
установлены 2. 8 стандартных программ и дополнительно, пользовательские программы (созданные оператором) могут быть сохранены. Встроенной памяти можно записать до 50 наборов программ плесени, что делает эту серию свинг-рука манипулятора вполне способна удовлетворить практически все требования к обработке.
3. Новейшие технологии интеграции используется для уменьшения вибрации и прерывания.
4. Движение части этой поворотной рукоятки робота выполнены из алюминиевого сплава выдавливания. Высокая точность Направляющая и пневматические компоненты также способствуют прочности и длительный срок службы деталей движения.

заявка
Основные атрибуты этой серии TR поворотно-руки-манипулятора, такие как прочность, гибкость, устойчивость, делает их идеально подходит для удаления частей и отделения литника на литьевых машинах от 50 тонн до 200tons.

Технический параметр

Модель

Рука

Рекомендуемая I.M.M.

Поперек Stroke (мм)

Вертикальный ход поршня (мм)

Угол поворота (°)

Наручные Угол (°)

Максимум. Полезная нагрузка (кг)

Минимум Take-аут Время (с)

Минимум Время цикла (ов)

система привода

Давление воздуха (кгс / см2)

Расход воздуха (NL / цикл)

Потребляемая мощность (кВА)

Источник питания

Вес нетто (кг)

TR-550

Одноступенчатый & однорукавная

50-105tons

120

550

50 - 90

90

3

0,7

4

Пневматический цилиндр

5-7

5.6

0,2

AC220V ± 10% (50 / 60Hz)

38

TR-550D

Одноступенчатый & Двухрычажная

44

TR-650

Одноступенчатый & однорукавная

75-200tons

650

0,8

4.2

6.1

39

TR-650D

Одноступенчатый & Двухрычажная

45

Заметка: I.M.M. - Машины литья под давлением

Габаритные чертежи
